Den endelige tekniske guide til direkte koblingsrodblæsere

1. Direkte koblingsrødder blæsere: Kernekoncept

2. Mekanik af direkte koblet roterende positiv forskydning

3. Ydelsesfordele i forhold til bæltedrevne systemer

4. Installation og justering: Præcision for lang levetid

5. Vedligeholdelsesprotokoller for Direct Drive-enheder

6. Kritiske industrielle applikationer

7. Nøgle tekniske specifikationer og valgvejledning

8. Ofte stillede spørgsmål (FAQ)

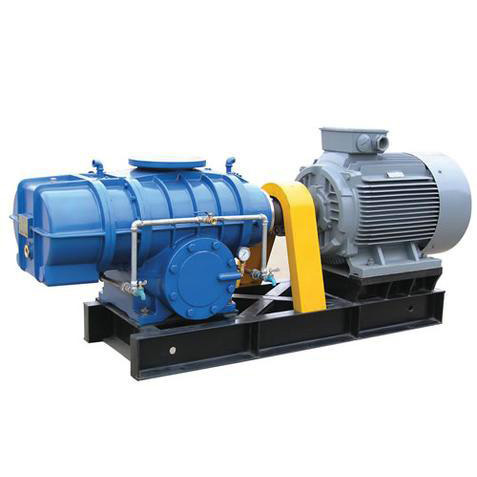

1. Direkte koblingsrødder blæsere: Kernekoncept

I hjertet af utallige industrielle processer, fra spildevandsrensning til pneumatisk transport, ligger den robuste teknologi afDirekte koblingsrødder blæsere. I modsætning til remdrevne alternativer har disse enheder en direkte mekanisk forbindelse mellem motoren og blæserakslen via en kobling. Denne tilsyneladende enkle skelnen giver dybe fordele i effektivitet, holdbarhed og driftsstabilitet. Ved at eliminere bæltet udrydder systemet et fælles punkt med slid og energitab, hvilket gør Direct Coupling Roots Blowers til et foretrukket valg til kontinuerlige applikationer, hvor pålidelighed er altafgørende.

Denne direkte konfiguration sikrer, at motorens omdrejningshastighed præcist overføres til løbehjulene, hvilket giver en stabil, pulsationsfri luftstrøm, der er kritisk for processer som beluftning i biologisk behandling eller materialetransport i cementfabrikker. Designfilosofien er centreret om minimalt mekanisk tab og maksimal oppetid, hvorfor industrier med krævende driftsprofiler i stigende grad anvender denne drivmetode frem for traditionelle remsystemer.

2. Mekanik af direkte koblet roterende positiv forskydning

Direkte koblingsrødder blæsereoperere efter det positive forskydningsprincip ved at bruge to eller tre-lobede rotorer, der roterer i modsatte retninger i et præcist bearbejdet hus. Den direkte kobling sikrer, at disse rotorer opretholder nøjagtig synkronisering, drevet af timing gear, der forhindrer metal-til-metal kontakt. Når lapperne roterer, fanger de en fast mængde luft ved indsugningsåbningen og transporterer den til afgangssiden, hvor den udstødes mod systemtrykket.

Den vigtigste mekaniske fordel ligger i selve koblingen. En fleksibel kobling, ofte af taper-lock-stil, forbinder motorakslen til blæserakslen, der tager højde for mindre forskydninger, samtidig med at drejningsmomentet overføres effektivt. Dette direkte drev eliminerer glidningen, der er iboende i båndsystemer, og sikrer, at blæseren arbejder præcist med dens beregnede hastighed, som direkte korrelerer med en garanteret volumetrisk flowhastighed. Denne egenskab er essentiel for processer, der kræver en ensartet, afmålt lufttilførsel, såsom i kemisk dosering eller fluid bed-reaktorer.

3. Ydeevne fordele i forhold til bæltedrevne systemer

Når man vurderer direkte koblingsrodblæsere i forhold til remdrevne modparter, opstår der adskillige præstationsdifferentiere. For det første eliminerer den direkte kobling remspænding og slid, hvilket ikke kun reducerer vedligeholdelsesfrekvensen, men også forhindrer det gradvise tab af effektivitet, når båndene strækkes over tid. For det andet reducerer fraværet af en rem og remskive enhedens samlede fodaftryk og vægt, hvilket forenkler installation og integration i kompakte anlægslayouts.

Desuden udviser direkte-drevne systemer lavere vibrationsniveauer og fungerer mere støjsvagt, hvilket bidrager til et sikrere og mere behageligt arbejdsmiljø. Den reducerede mekaniske kompleksitet betyder, at færre komponenter er genstand for fejl, hvilket øger systemets overordnede pålidelighed. I applikationer, hvor pladsen er begrænset, eller hvor der kræves kontinuerlig drift med høj belastning, giver direkte kobling en afgørende fordel med hensyn til både ydeevnestabilitet og livscyklusomkostninger.

4. Installation og justering: Præcision for lang levetid

Den vellykkede implementering afDirekte koblingsrødder blæserehængsler på omhyggelig installation, især akseljustering. Selv mindre forskydninger kan forårsage for store vibrationer, for tidligt lejeslid og koblingstræthed. Branchens bedste praksis dikterer, at koblingshalvdelene skal installeres med en interferenspasning, der ofte kræver kontrolleret opvarmning, for at sikre en sikker forbindelse til akslerne.

Korrekt justering involverer kontrol af både offset og vinkelafvigelser. For optimal levetid bør den samlede indikatoraflæsning (TIR) ​​på koblingsnavene ikke overstige 0,005 tommer (0,13 mm), og koblingsfladernes parallelle afvigelse bør være inden for 0,001 tommer (0,03 mm). Derudover er det afgørende at etablere det korrekte aksiale mellemrum mellem koblingshalvdelene for at optage termisk udvidelse af akslerne under drift, hvilket forhindrer trykbelastning, der kan beskadige blæserens indvendige komponenter. Det anbefales at bruge en taper-lock stil kobling for at sikre positiv drejningsmomentoverførsel og nem afmontering.

5. Vedligeholdelsesprotokoller for Direct Drive-enheder

Mens direkte koblingsrodblæsere kræver mindre hyppige indgreb end remdrevne enheder, er en struktureret vedligeholdelsesplan vigtig. De primære fokusområder omfatter smøring af gearkassen og lejer, koblingsinspektion og verifikation af justering. Regelmæssige olieskift ved hjælp af producentens anbefalede smøremiddel forhindrer slid på gearet og sikrer jævn drift.

Periodiske koblingskontrol bør omfatte visuel inspektion for slitage eller revner og efterspænding af fastgørelseselementer til specificerede værdier. Vibrationsovervågning kan tjene som et forudsigende vedligeholdelsesværktøj, der registrerer tidlige tegn på ubalance eller fejljustering. Derudover vil det at sikre, at indsugningsluftfilteret er rent og uhindret, beskytte rotorerne mod partikelskader, og bibeholde den rene, oliefri luftproduktion, som er et kendetegn for disse blæsere.

• Daglig:Tjek olieniveauer, lyt efter usædvanlig støj, overvåg afgangstryk og temperatur.
• Månedlig:Efterse koblingen for slid, bekræft justeringen, rengør luftfilteret.
• Kvartalsvis:Skift gearolie, inspicér lejer, kontroller alle fastgørelsesmoment.
• Årligt:Omfattende eftersyn, inklusive måling af rotorafstand og udskiftning af tætninger.

6. Kritiske industrielle applikationer

Det robuste design og pålidelige ydeevne af Direct Coupling Roots blæsere gør dem uundværlige på tværs af en lang række sektorer. Ved spildevandsrensning giver de essentiel beluftning til aerob fordøjelse, hvilket sikrer den biologiske nedbrydning af organisk materiale. I akvakulturindustrien opretholder de kritiske niveauer af opløst ilt i damme og tanke, hvilket direkte påvirker bestandens sundhed og udbytte.

Til håndtering af bulkmateriale bruges disse blæsere i pneumatiske transportsystemer til at transportere cement, korn, plast og andet pulver gennem rørledninger. Den stabile højtryksluftstrøm sikrer ensartet og effektiv materialeoverførsel over lange afstande. Andre nøgleapplikationer omfatter forbrændingsluftforsyning i ovne, gasforstærkning i petrokemiske anlæg og vakuumpakningsoperationer, hvilket demonstrerer alsidigheden af ​​denne teknologi på tværs af det industrielle spektrum.

Nøgleapplikationssektorer:Spildevandsluftning · Akvakultur · Pneumatisk transport · Cementindustri · Kraftværker · Kemisk behandling · Biogashåndtering

7. Tekniske nøglespecifikationer og valgvejledning

At vælge det rigtigeDirekte koblingsrødder blæserefor en applikation kræver omhyggelig analyse af strømningshastighed, tryk og effektkrav. Typiske enheder tilbyder strømningshastigheder fra så lave som 0,6 m³/min til over 120 m³/min, med afgangstryk op til 98 kPa. Motoreffekten kan spænde fra 1,1 kW for mindre enheder til over 185 kW for store industrimodeller.

Når du specificerer en blæser, skal du overveje det nødvendige differenstryk, den ønskede flowhastighed ved det tryk og de omgivende driftsbetingelser. Det tre-lobede rotordesign er blevet industristandarden for dets forbedrede pulseringsegenskaber og effektivitet sammenlignet med ældre to-lobede designs. Det er afgørende at konsultere ydeevnekurver og tekniske datablade for at sikre, at den valgte blæser fungerer på sit optimale effektivitetspunkt og leverer pålidelig service til den påtænkte anvendelse.
