Hvordan kan et pneumatisk transportsystem reducere støv, nedetid og materialetab?

Abstrakt

Flytning af pulvere, pellets og granulat lyder enkelt, indtil du har at gøre med støvskyer, tilstoppede slisker, adskillelse, ødelagt produkt og operatører, der babysitter overførselssteder hele dagen. En veldesignetPneumatisk transportsystemflytter bulkmateriale gennem lukkede rørledninger ved hjælp af kontrolleret luftstrøm, hvilket hjælper planterne med at forblive renere, sikrere og mere konsekvente, samtidig med at manuel håndtering reduceres.

Denne vejledning nedbryder de beslutninger, der faktisk har betydning for ydeevne og driftsomkostninger, fra vakuum vs tryk til fortyndet vs tæt fase, filtrering, valg af luftsluse og rørledningsruting. Den indeholder også en praktisk tjekliste, en sammenligningstabel og en FAQ, så du kan gå fra "vi har brug for noget, der virker" til en klar, lavrisikospecifikation. Eksempler og anbefalinger afspejler almindelige industrielle forhold og den tekniske tilgang, som anvendes afShandong Yinchi Environmental Protection Equipment Co., Ltd.

Indholdsfortegnelse

• Disposition
• Hvilke problemer løser pneumatisk transport
• Sådan fungerer et pneumatisk transportsystem
• Vakuumtransport vs tryktransport
• Fortyndet fase vs tæt fase
• Nøglekomponenter, der bestemmer pålidelighed
• Designcheckliste før du køber
• Energi- og driftsomkostningsgreb
• Støvkontrol og sikkerhedsovervejelser
• Idriftsættelse og vedligeholdelsesplan
• Real World Use Cases
• FAQ
• Konklusion og næste trin

Disposition

• Identificer dine største smertepunkter, og hvordan "succes" ser ud på gulvet
• Forstå de grundlæggende principper for luftstrøm og faste stoffer, så forslag er sammenlignelige
• Vælg den rigtige transporttilstand for afstand, layout og afhentningspunkter
• Vælg fortyndet eller tæt fase baseret på produktets skrøbelighed og kapacitet
• Lås pålidelige komponenter ind, der matcher din materialeadfærd
• Brug en tjekliste for at reducere risikoen før fremstilling og installation
• Planlæg for støvkontrol, sikker drift og vedligeholdelse fra dag ét

Hvilke problemer løser pneumatisk transport

Hvis du overvejer enPneumatisk transportsystem, du gør det sikkert ikke for sjov. Du gør det, fordi din nuværende overførselsmetode koster dig tid, produkt og tålmodighed.

• Støv ved overførselsstederder overtrækker udstyr, udløser husholdningsalarmer og skaber ubehagelige arbejdsforhold
• Materielt tab og forureningfra åbne transportører, utætheder eller hyppig oprydning
• Brodannelse og tilstopningi slisker, tragte og skruefødere på grund af inkonsekvent flow
• Inkonsekvent batchingforårsaget af adskillelse, spild eller ustabile tilførselshastigheder
• Høj arbejdsafhængighedhvor operatører skal gribe ind for at holde materialet i bevægelse
• Produktskadesåsom pelletbrud, pulverslitage eller overdreven dannelse af fine partikler
• Layout begrænsningernår du skal rute rundt i strukturer, på tværs af gulve eller op til siloer

Indelukket rørledningstransport hjælper, fordi det reducerer udsatte overførselspunkter og flytter materiale med kontrolleret luft og tryk. Det betyder færre steder for støv at undslippe, færre steder at spilde og færre steder for "mystisk nedetid" at gemme sig.

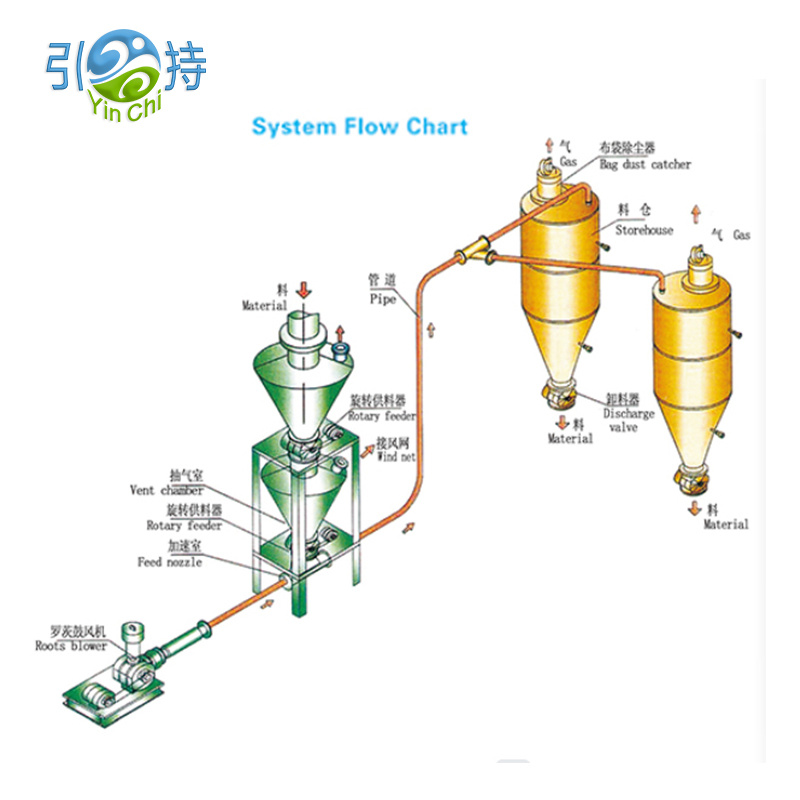

Sådan fungerer et pneumatisk transportsystem

På et højt niveau, enPneumatisk transportsystemtransporterer faste stoffer gennem et rør ved hjælp af en trykforskel og luftstrøm. Materiale kommer ind i transportlinjen ved et opsamlingssted, bevæger sig til en modtagebeholder, og luften adskilles fra de faste stoffer ved filtrering.

Hvad sker der inde i røret

• Luftstrømmen giver drivkraften
• Faste stoffer medføres eller skubbes sammen afhængigt af transportmåden
• Hastigheden skal være høj nok til at forhindre bundfældning, men ikke så høj, at den ødelægger produktet eller spilder energi
• Bøjninger, lange løbeture og højdeændringer tilføjer modstand og påvirker stabiliteten

Hvad du skal kræve af ethvert design

• Stabil transport uden at bule, stikke eller "bøvse" ved modtageren
• Forudsigelig tilførselshastighed på tværs af skift, årstider og materialepartiændringer
• Støvtæt drift med filtreringsstørrelse til reelle produktionsforhold
• Rimelig vedligeholdelsesadgang til slidpunkter og filtre

Vakuumtransport vs tryktransport

Et af de første valg er, om din transportlinje skal trække materiale (vakuum) eller skubbe materiale (tryk). Begge kan fungere godt, men de løser forskellige planteproblemer.

En praktisk tommelfingerregel er at starte med dit layout. Skal du samle fra flere punkter og levere til ét sted, forenkler vakuumløsninger ofte netværket. Hvis du skal levere materiale til en fjern silo eller flere beholdere, kan tryktransport være en bedre pasform.

Fortyndet fase vs tæt fase

Det er her, mange projekter lykkes eller mislykkes. Det sammePneumatisk transportsystemkan opføre sig smukt med ét materiale og frygteligt med et andet, hvis fasevalget er forkert.

Fortyndet fase

• Materiale transporteres i en luftstrøm med relativt høj hastighed
• Ofte lettere at kontrollere og kan håndtere en bred vifte af pulvere og pellets
• Risiko: højere hastighed kan øge slid, støj og produktslid

Tæt fase

• Materiale bevæger sig med lavere hastighed på en mere "slug" eller "plug" måde
• Ofte foretrukket til skrøbelige produkter, slibende pulvere eller til at minimere nedbrydning
• Risiko: kan kræve mere omhyggelig fodring, trykkontrol og materialespecifik justering

Hvis din plante har problemer som pillebrud, for mange fine partikler eller synlig erosion ved bøjninger, bliver tæt fase (eller en lavere hastighedsstrategi) en seriøs kandidat. Hvis dit største problem simpelthen er pålidelig transport med ligetil kontrol, kan fortyndet fase være den hurtigste vej til stabilitet.

Nøglekomponenter, der bestemmer pålidelighed

Tilbud kan ligne på papiret, men komponentvalg afslører, om leverandøren forstår dit materiale. Her er de dele, der oftest bestemmer den daglige præstation.

• Foderanordningsåsom roterende luftsluseventil, venturi eller trykbeholdertilførsel, valgt til lækagekontrol og stabil tørstofmængde
• Luftkildesåsom blæser, ventilator eller kompressor, dimensioneret til det nødvendige tryk og flow med margen til filterbelastning
• Transportbåndinklusive rørdiameter, bøjninger og slidsektioner, designet til at begrænse trykfald og forhindre bundfældning
• Modtager og filtreringinklusive filterområde, rengøringsmetode og støvudledning, designet til kontinuerlig drift uden kvælning
• Styring og instrumenteringherunder tryksensorer, differenstryk på tværs af filtre og låse, der forhindrer løbsk tilstopningshændelser

For mange fabrikker er luftsluseventilen en lydløs ballademager. For meget lækage betyder ustabil transport, dårlig modtageradskillelse og uventet støv. For snævre eller dårligt afstemte afstande kan skabe varme, binding og hyppige stop. Tilpas luftslusen til din partikelstørrelse, temperatur, slibeevne og påkrævet tætningsniveau.

Designcheckliste før du køber

Brug denne tjekliste til at sammenligne forslag og reducere ubehagelige overraskelser efter installationen. Målet er ikke perfektion, det er risikokontrol.

• Materiale profilinklusive bulkdensitet, partikelstørrelsesområde, fugtfølsomhed, klæbrighed, slibeevne og temperatur
• Kapacitetsmålherunder gennemsnitssats, peak rate, og hvor ofte peaks forekommer
• Afstand og ruteføringinklusive total ækvivalent længde, antal bøjninger, lodrette løft og tilgængelige støttepunkter
• Afhentnings- og aflæsningsstederinklusive hvor mange kilder og destinationer du har brug for nu og inden for to år
• Renlighed standardherunder hvor meget støv der er acceptabelt omkring modtageren og hvordan rengøringen ser ud i dag
• Strøm og forsyningerherunder tilgængelig elektrisk kapacitet og om trykluft er stabil og tør
• Slidhåndteringinklusive bøjningsstil, udskiftelige slidsektioner og adgang til inspektion
• Adgang til vedligeholdelseinklusive filterudskiftningsrum, luftsluseservicefrihed og sikre isolationspunkter
• Idriftsættelsesplaninklusive testkørsler med dit rigtige materiale, ikke kun med "typiske" prøver

Hvis et forslag undgår disse emner eller besvarer dem vagt, er det ikke et "nice-to-have" hul. Det er der, din nedetid kommer fra senere.

Energi- og driftsomkostningsgreb

Driftsomkostninger handler ikke kun om motorstørrelse. Det handler om, hvorvidt systemet kan flytte materiale med den laveste stabile hastighed og tryk for dine specifikke forhold.

• Valg af rørdiameterpåvirker hastigheden og trykfaldet dramatisk
• Routing disciplinsåsom færre skarpe bøjninger reducerer turbulens og slid
• Luftstrømskontrolhjælper med at undgå overblæsning af materiale bare for at "være sikker"
• Filterstørrelseforhindrer højt differenstryk, der tvinger luftkilden til at arbejde hårdere
• Lækagehåndteringved luftsluser og tilslutninger reducerer spildt luft og ustabilt flow

En almindelig skjult omkostning er at køre med for høj lufthastighed, fordi systemet er underinstrumenteret. Med bedre tryk- og filterovervågning kan operatører stole på processen, ikke deres instinkter, og du kan holde linjen i et stabilt, effektivt vindue.

Støvkontrol og sikkerhedsovervejelser

Støv er ikke kun et rengøringsproblem. Fine partikler kan let blive luftbårne, migrere ind i lejer og elektriske kabinetter og skabe ubehagelige arbejdsmiljøer. Lukket transport reducerer antallet af åbne overførselspunkter, men støvkontrol afhænger stadig af smart modtagelse og filtrering.

Praktiske tiltag, der gør en synlig forskel

• Brug en modtager med tilstrækkeligt filterareal, så filtreringen forbliver stabil under lange løb
• Vælg en filterrengøringsmetode, der matcher din arbejdscyklus og støvadfærd
• Planlæg støvudledning, så der ikke kommer fint materiale ind i arbejdsområdet igen under tømning
• Forsegl forbindelser og vedligehold pakninger for at holde systemet virkelig lukket
• Hold inspektionsporte tilgængelige, så "små problemer" ikke bliver pludselige stik

Hvis dit materiale er brændbart eller ekstremt fint, skal du diskutere anlægsspecifikke sikkerhedskrav tidligt i projektet. God konstruktion er proaktiv: den forudsætter variation i den virkelige verden og bygger i beskyttende lag i stedet for at stole på perfekt operatøradfærd.

Idriftsættelse og vedligeholdelsesplan

A Pneumatisk transportsystembør ikke kræve heltemod. Den nemmeste måde at opnå det på er at behandle idriftsættelse som en del af designet, ikke en eftertanke.

• Baseline testmed dit faktiske materiale ved forventet temperatur og fugtighedsområde
• Verifikation af hastighedfor at bekræfte, at du er over afregningsgrænserne uden at overaccelerere
• Observation af filterbelastningfor at bekræfte, at rengøringscyklussen holder differenstrykket stabilt
• Slidinspektionsplantil bøjninger og højpåvirkningszoner med definerede køretidsintervaller
• Reservedelsstrategimed fokus på luftslusepakninger, filterelementer og slidsektioner

De fleste "mystiske problemer" viser sig som mønstre i tryk, filterdifferenstryk og motorbelastning. Instrumentering behøver ikke at være fancy, den skal placeres intelligent og faktisk bruges.

Real World Use Cases

Her er almindelige scenarier, hvor anlæg vælger pneumatisk transport, og hvad de typisk optimerer til.

• Overførsel af pulver til blandereprioriterer støvtæt opsamling og ensartet foder for at beskytte batchkvaliteten
• Pilletransport til siloerprioriterer skånsom håndtering og slidstærke bøjninger for at reducere finkornet
• Taskedump stationerprioritere lokal støvudsugning og ren modtagelse for at beskytte operatører
• Flere afhentninger i én proceslinjeprioriterer stabil koblingslogik og afbalanceret sugning

Den røde tråd er kontrol med variabilitet. Materialeændringer. Den omgivende luftfugtighed ændres. Operatører skifter. Systemet skal stadig levere stabilt flow uden at kræve konstant manuel indgriben.

FAQ

Q1. Hvilke oplysninger skal jeg forberede, før jeg anmoder om et forslag

Angiv dit materialenavn, bulkdensitetsområde, partikelstørrelsesområde, fugtfølsomhed, temperatur, ønsket kapacitet, afstande, antal bøjninger og opsamlings- og udledningspunkter. Hvis du har billeder af aktuelle overførselspunkter og den omgivende støvsituation, hjælper det ingeniører med at designe til virkeligheden frem for antagelser.

Q2. Vil et pneumatisk system beskadige skrøbelige pellets eller granulat

Det kan, hvis hastigheden er for høj, eller bøjninger er dårligt udvalgt. Det er derfor, fasevalg, routing og bøjningsdesign betyder noget. Når produktintegritet er kritisk, kan strategier med lavere hastighed og slid-styret routing reducere slid betydeligt.

Q3. Hvorfor tilslutter nogle systemer, selv når motoren er kraftig

Tilstopning er ofte forårsaget af ustabil tilførsel, for mange skarpe bøjninger, forkert luft-til-faststof-forhold, fugtdrevet vedhæftning eller filterbegrænsning, der ændrer luftstrømmen under drift. Mere kraft skaber ikke automatisk stabil transport.

Q4. Hvordan reducerer jeg støv omkring modtageren

Fokuser på modtagerens filtreringsområde, korrekt filterrensning, forseglede forbindelser og en kontrolleret udledningsmetode til opfangede fine partikler. Støvproblemer kommer normalt fra underdimensioneret filtrering eller dårlig tætning snarere end fra selve "pneumatisk transport".

Q5. Kan ét system håndtere flere materialer

Nogle gange, men det afhænger af, hvor forskellige disse materialer er i tæthed, partikelstørrelse og strømningsadfærd. Hvis du skal håndtere flere materialer, så bed om et design, der definerer stabile betjeningsvinduer og inkluderer praktiske omskiftnings- og rengøringstrin.

Konklusion og næste trin

A Pneumatisk transportsystemer ikke et one-size køb, det er en procesbeslutning. Når fase, luftkilde, fodringsmetode, ruteføring og filtrering er afstemt efter dit materiale og layout, får du renere gulve, færre afbrydelser og mere forudsigelig produktion. Når de ikke er det, får du støv, stik og et system, som alle undgår.

Hvis du ønsker et design, der passer til dine planteforhold og materialeadfærd,Shandong Yinchi Environmental Protection Equipment Co., Ltd.kan hjælpe dig med at definere en klar specifikation, sammenligne transporttilstande og opbygge en praktisk plan for installation og drift. Klar til at reducere støv og stabilisere overførselspunkter? kontakt osfor at drøfte din ansøgning og få en skræddersyet løsning.
